پمپ استیل دو پروانه 2CDX

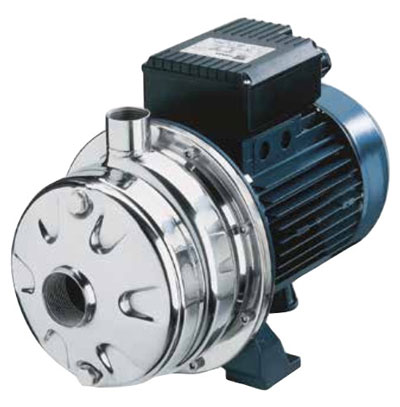

درباره پمپ استیل دو پروانه 2CDX

پمپ استیل دو پروانه 2CDX از نوع پمپ های الکترومغناطیسی گریز از مرکز با پروانه دو شعاعی است که به طور هیدرولیکی و از 2 نوع استیل 304 و استیل 316 ساخته شده است که اجزای آنها از طریق فرایند هیدرومورفوریک بدست می آید که باعث استحکام ، کارایی و قابلیت هیدرولیکی می شود. مدل L مناسب برای کاربردهای مختلف از فشار داخلی صنعتی تا آبیاری کوچک ، از تصفیه آب گیاهان تا برج های تبخیری استفاده می شود. پروانه دوگانه می تواند دامنه عملکرد را با توجه به نسخه ی پروانه ، گسترش دهد. پمپ استیل دو پروانه 2CD پوسته مکانیکی استاندارد از سرامیک / کربن / NBR ساخته شده است ، اما چند ولی با چند نوع جنس خاص در دسترس هستند.

موارد مصرف پمپ استیل دو پروانه 2CDX

افزایش فشار آبرسانی تصفیه آب
سیستم های تهویه
پمپاژ آب مخلوط با مایعات خورنده

اجزاء پمپ استیل دو پروانه 2CDX

پوسته
پروانه
کاسه سیل
سیل مکانیکی
شفت
واسطه
دیفیوزر

لیست قیمت پمپ ابارا سری 2CDX	کاتالوگ پمپ ابارا سری 2CDX

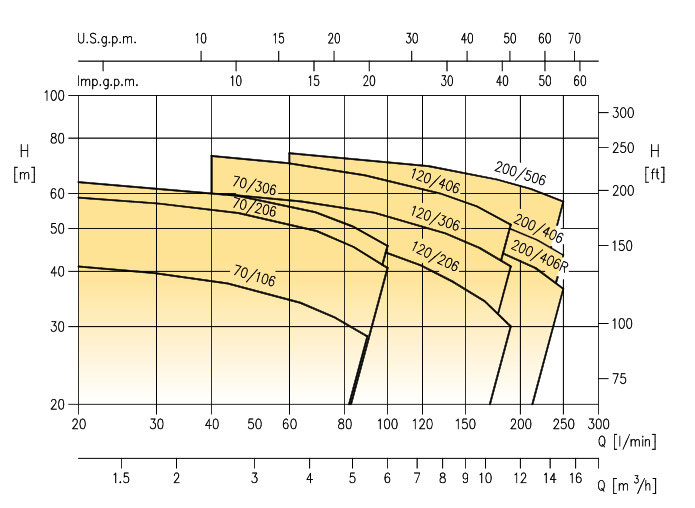

نمودار فنی پمپ استیل دو پروانه 2CDX

در عکس زیر میتوانید نمودار پمپ استیل دو پروانه 2CDX را مشاهده نمایید.

**موتور**
دور موتور	2850
کلاس عایقبندی	F
درجه محافظ	IP55
خازن	توکار
محافظت اضافه بار	برای موتورهای تکفاز درنظر گرفته شده برای موتور های سه فاز توسط مصرف کننده تامین می گردد
جنس پوسته	آلومینیوم
پایه نگهدارنده	آلومینیوم

**پمپ**
مشخصات سیال	نوع مایع	آب سیال خورنده ملایم سیال با ویسکوزیته ملایم
	دما	حداکثر 110
	دما	حداقل 15-
	حداکثر مقدار کلرین	500 ppm
حداکثر فشار	10
ساختار	پروانه	سانترفیوژ بسته
	نوع آب بندی	مکانیکال سیل
	یاتاقان	بوش
اتصالات	رانش – مکش	1-1 (MATRIX 3)
		1 ¼ -1 (MATRIX 5)
		1 ½ - 1 ¼ (MATRIX 10)
		2-1 ½ (MATRIX 18)
جنس	پوسته	استیل 304
	پروانه	استیل 304
	سیل مکانیکی	Ceramic/Carbon/EPDM
	شفت	استیل 304
	براکت	آلومینیوم

**جدول فنی**
Pump type		KW	Capacitro		Absored Current (A)				Q=Capacity
Single-phase 230V 50Hz	Three-phase 230/400V 50Hz		µF	Vc	Single-phase	Three-phase		l/min	20	40	60	80	120	150	180	210
						230v	400v	m/h	1.2	2.4	3.6	4.8	7.2	9	10.8	12.3
						230v	400v		H=Total head
پمپ استیل دو پروانه 2CDX M 70/10	پمپ استیل دو پروانه 2CDX M 70/10	0.75	20	450	6.0	4.0	2.3		38.5	35.3	31.5	27
پمپ استیل دو پروانه 2CDX M 70/12	پمپ استیل دو پروانه 2CDX M 70/12	0.9	31.5	450	7.0	5.0	2.9		44.5	40.3	35.5	30
پمپ استیل دو پروانه 2CDX M 70/15	پمپ استیل دو پروانه 2CDX M 70/15	1.1	35	450	8.0	5.6	3.2		52.5	48	42.8	36.5
پمپ استیل دو پروانه 2CDX M 70/20	پمپ استیل دو پروانه 2CDX M 70/20	1.5	40	450	9.9	7.0	4.0		60	55.6	50.4	44
پمپ استیل دو پروانه 2CDX M 120/15	پمپ استیل دو پروانه 2CDX M 120/15	1.1	35	450	8.3	5.6	3.2			42	41	39.5	35	30
پمپ استیل دو پروانه 2CDX M 120/20	پمپ استیل دو پروانه 2CDX M 120/20	1.5	40	450	10.2	7.0	4.0			51.5	49.5	47.4	41.8	36.5
پمپ استیل دو پروانه 2CDX M	پمپ استیل دو پروانه 2CDX M 120/30	2.2				8.7	5.0			59	57	54.6	49.2	44
پمپ استیل دو پروانه 2CDX M	پمپ استیل دو پروانه 2CDX M 120/40	3.0				10.8	6.2			68.5	66.5	64	58	52
پمپ استیل دو پروانه 2CDX M	پمپ استیل دو پروانه 2CDX M 200/30	2.2				10.4	6.0				52	50.8	48.1	45.5	42.7	39.5
پمپ استیل دو پروانه 2CDX M	پمپ استیل دو پروانه 2CDX M 200/40	3.0				11.4	6.6				62.5	61.1	58	55.2	52.3	49
پمپ استیل دو پروانه 2CDX M	پمپ استیل دو پروانه 2CDX M 200/50	3.7				15	8.7				71.5	70.1	67	64.3	61.2	57.5

مشخصات کلی

کیلووات (kw)	از 0.75 تا 3.7
اسب بخار (hp)	7
جنس بدنه	آلومینیوم
تعداد فاز	تک فاز و سه فاز
ارتفاع آبدهی	از 7.3 تا 36.5
میزان آبدهی	از 1.2 تا 15
ورودی (inch)
خروجی (inch)
کشور سازنده	ایران
