الکتروپمپ افقی خود مکش AGA

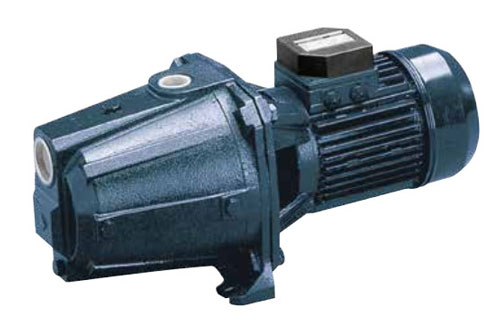

درباره الکتروپمپ افقی خود مکش AGA

الکتروپمپ افقی خود مکش AGA از سری پمپ های شرکت ابارا (Ebara) می باشد که با کد توان 1.00 اسب بخار و برای سیستم تکفاز و سه فاز طراحی شده و البته الکترو پمپ افقی خودمکش AGA به دلیل وزن بسیار سبک جابجایی آن را بسیار آسان نموده و در مدل ها و قدرت های مختلف طراحی شده که با توجه به نیاز کار می توانید مدل مناسب را برای انواع کارها انتخاب نمایید. پروانه های موجود در پمپ ها از جنس PPE+PS و تقویت شده با الیاف شیشه می باشد که به همین دلیل کاربرد الکتروپمپ افقی خود مکش AGA را بسیار ساده کرده. پمپ های برقی سطحی نشان دهنده دامنه گسترده ای با تمام الزامات برای پاسخگویی به خواسته های برنامه های به طور فزاینده پیچیده را خواستار است EBARA و مخصوصا طیف وسیعی از پمپ های سطحی و البته الکتروپمپ افقی خود مکش AGA به لطف قابلیت اطمینان، انعطاف پذیری، عملکرد و راندمان بالا، پوشش وسیعی از برنامه های کاربردی را پوشش می دهند و می توانند برای طیف وسیعی از کاربردها در بازار به طور فزاینده ای مورد نیاز، با توجه به راه حل های فنی پیچیده بهره وری و قابلیت اطمینان پمپ ها با توانایی استفاده از سیستم های فن آوری اینورتر، از جمله E drive و E-power، برای صرفه جویی در انرژی و صرفه جویی در کل سیستم و بهبود پایداری محیطی افزایش می یابد.

موارد مصرف الکتروپمپ افقی خود مکش AGA

افزایش فشار
آبیاری
کارواش
تخلیه استخر
پمپاژ آب تمیز

اجزاء داخلی الکتروپمپ افقی خود مکش AGA

پوسته
پروانه
سیل مکانیکی
شفت
واسطه
اجکتور
دیفیوزر

موارد مشابه الکتروپمپ افقی خود مکش AGA

از موارد مشابه با الکتروپمپ افقی خود مکش AGA می توان با موتورهای الکتروپمپ خودمکش تمام استیل JE اشاره نمود که تقریبا با هم یکی می باشند و تنها فرق بین JE و الکتروپمپ افقی خود مکش AGA در نوع بدنه آن می باشد.

لیست قیمت پمپ ابارا سری AGA	کاتالوگ پمپ ابارا سری AGA

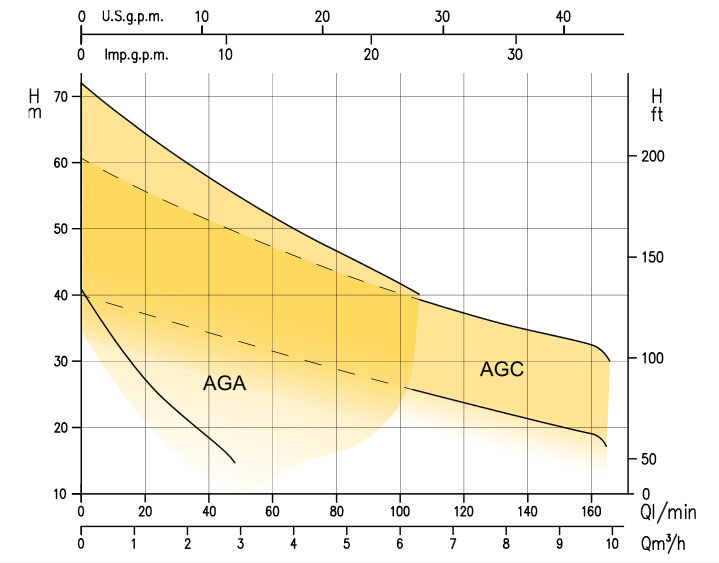

نمودار کارکرد الکتروپمپ افقی خود مکش AGA

نمودار کارکرد الکترو پمپ افقی خودمکش AGA را در عکس زیر قابل مشاهده می باشد.

جدول فنی الکتروپمپ افقی خود مکش AGA

مشخصات و چدول فنی الکتروپمپ افقی خود مکش AGA در زیر مشخص می باشد.

موتور
دور موتور	2900
کلاس عایقبندی	F
درجه محافظ	IP44
خازن	توکار
محافظت اضافه بار	برای موتورهای تکفاز درنظر گرفته شده برای موتور های سه فاز توسط مصرف کننده تامین می گردد
جنس پوسته	آلومینیوم
پایه نگهدارنده	چدن

پمپ
مشخصات سیال	نوع مایع	آب تمیز
مشخصات سیال	دما	حداکثر 40
حداکثر فشار	10
ساختار	پروانه	سانترفیوژ بسته
	نوع آب بندی	مکانیکال سیل
	یاتاقان	بلبرینگ دورو بسته
اتصالات	مکش	1(Compact A)
	مکش	1 ¼ (Compact B)
	رانش	1
جنس	پوسته	چدن
	پروانه	تکنوپلیمر
	سیل مکانیکی	Ceramic/Carbon/NBR
	شفت	استیل 416
	طبقات	تکنوپلیمر

جدول فنی
Pump Type		KW	Capacitor		Absored Current (A)				Q=Capacity
Single-phase 230V 50Hz	Three-phase 230/400V 50Hz		µF	Vc	Single phase	Three-phase		l/min	5	10	20	30	45	50	60	80	100	130	160
						230V	400V	m/h	0.3	0.6	1.2	1.8	2.7	3	3.6	4.8	6	7.8	9.6
						230V	400V		H=Total Head
الکتروپمپ خودمکش AGA 0.60 M	الکتروپمپ خودمکش AGA 0.60 T	0.44	12.5	450	3.1	2.1	1.2		37	33.4	27.1	22	16.5	-	-	-	-	-	-
الکتروپمپ خودمکش AGA 0.75 M	الکتروپمپ خودمکش AGA 0.75 T	0.55	14	450	4.0	2.8	1.6		45	42.8	37.9	32	21.9	18	-	-	-	-	-
الکتروپمپ خودمکش AGA 1.00 M	الکتروپمپ خودمکش AGA 1.00 T	0.75	20	450	5.5	3.6	2.1		47.5	45	40.3	34.7	29.1	27	23	-	-	-	-
الکتروپمپ خودمکش AGA 1.5 M	الکتروپمپ خودمکش AGA 1.50 T	1.1	35	450	8.1	5.3	3.0		-	48	45.1	42.4	38.6	37.4	35.1	30.8	27	-	-
الکتروپمپ خودمکش AGA 2.00 M	الکتروپمپ خودمکش AGA 2.00 T	1.5	40	450	9.8	6.3	3.6		-	59	55.6	52.2	47.3	45.7	42.5	36.4	30.5	-	-
الکتروپمپ خودمکش AGA	الکتروپمپ خودمکش AGA 3.00 T	2.2	-	-	-	7.9	4.7		-	68	64.3	60.8	55.9	54.4	51.6	46.4	42	-	-
الکتروپمپ خودمکش AGA 1.50 M	الکتروپمپ خودمکش AGA 1.50 T	1.1	35	450	8.6	5.8	3.3		-	38.5	37	35.6	33.5	32.7	31.4	28.7	26.1	22.4	19
الکتروپمپ خودمکش AGA 2.00 M	الکتروپمپ خودمکش AGA 2.00 T	1.5	40	450	10.5	6.8	3.9		-	51	49.9	48.8	46.9	6.3	44.9	42	38.7	33.2	27
الکتروپمپ خودمکش AGA	الکتروپمپ خودمکش AGA 3.00 T	2.2	-	-	-	7.9	4.6		-	58	55.6	53.5	50.1	49.1	47.1	43.4	40.2	35.9	32.5

درباره الکتروپمپ افقی خود مکش AGA

موارد مصرف الکتروپمپ افقی خود مکش AGA

افزایش فشار
آبیاری
کارواش
تخلیه استخر
پمپاژ آب تمیز

اجزاء داخلی الکتروپمپ افقی خود مکش AGA

پوسته
پروانه
سیل مکانیکی
شفت
واسطه
اجکتور
دیفیوزر

موارد مشابه الکتروپمپ افقی خود مکش AGA

نمودار کارکرد الکتروپمپ افقی خود مکش AGA

نمودار کارکرد الکترو پمپ افقی خودمکش AGA را در عکس زیر قابل مشاهده می باشد.

جدول فنی الکتروپمپ افقی خود مکش AGA

مشخصات و جدول فنی الکتروپمپ افقی خود مکش AGA در زیر مشخص می باشد.

موتور
دور موتور	2900
کلاس عایقبندی	F
درجه محافظ	IP44
خازن	توکار
محافظت اضافه بار	برای موتورهای تکفاز درنظر گرفته شده برای موتور های سه فاز توسط مصرف کننده تامین می گردد
جنس پوسته	آلومینیوم
پایه نگهدارنده	چدن

پمپ
مشخصات سیال	نوع مایع	آب تمیز
مشخصات سیال	دما	حداکثر 40
حداکثر فشار	10
ساختار	پروانه	سانترفیوژ بسته
	نوع آب بندی	مکانیکال سیل
	یاتاقان	بلبرینگ دورو بسته
اتصالات	مکش	1(Compact A)
	مکش	1 ¼ (Compact B)
	رانش	1
جنس	پوسته	چدن
	پروانه	تکنوپلیمر
	سیل مکانیکی	Ceramic/Carbon/NBR
	شفت	استیل 416
	طبقات	تکنوپلیمر

جدول فنی

Pump Type

Capacitor

Absored Current (A)

Q=Capacity

Single-phase

230V 50Hz

Three-phase

230/400V 50Hz

µF

Single phase

Three-phase

l/min

100

130

160

230V

400V

m/h

0.3

0.6

1.2

1.8

2.7

3.6

4.8

7.8

9.6

H=Total Head

الکتروپمپ خودمکش AGA 0.60 M

الکتروپمپ خودمکش AGA 0.60 T

0.44

12.5

450

3.1

2.1

1.2

33.4

27.1

16.5

الکتروپمپ خودمکش AGA 0.75 M

الکتروپمپ خودمکش AGA 0.75 T

0.55

450

4.0

2.8

1.6

42.8

37.9

21.9

الکتروپمپ خودمکش AGA 1.00 M

الکتروپمپ خودمکش AGA 1.00 T

0.75

450

5.5

3.6

2.1

47.5

40.3

34.7

29.1

الکتروپمپ خودمکش AGA 1.5 M

الکتروپمپ خودمکش AGA 1.50 T

1.1

450

8.1

5.3

3.0

مشخصات کلی

کیلووات (kw)	از حداقل 0.44 تا حداکثر 2.2
اسب بخار (hp)	1.1
جنس بدنه	چدن
تعداد فاز	تک فاز و سه فاز
ارتفاع آبدهی	از حداقل 20 تا 69 متر
میزان آبدهی	از حداقل 0.3 تا حداکثر 6 متر مکعب
ورودی (inch)
خروجی (inch)
کشور سازنده	ایران
سایر مشخصات
