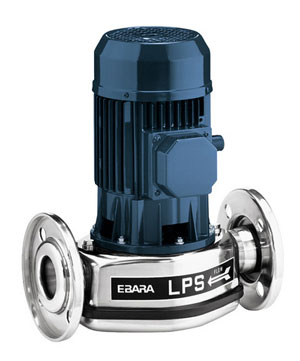

درباره الکترو پمپ استیل خطی LPS ابارا

الکترو پمپ استیل خطی LPS یکی از محصولات تولید شده توسط پمپ ابارا (Ebara) می باشد که به صورت خطی برای مصارفی خاص بکار برده می شود. الکترو پمپ استیل خطی LPS از دو نوع جنس استیل و چدن بهره می برن و پیکربندی ساخت آن به گونه ای است که برای مکش و تخلیه در همان محور یا لوله بکار می رود. به دلیل نوع ساخت الکترو پمپ استیل خطی LPS نصب و راه اندازی آن بسیار ساده می باشد. الکترو پمپ استیل خطی LPS همراه با دیسک نگهدارنده و پروانه که از جنس استیل می باشد ساخته شده که به این مجموعه یه موتور دو پله را اضافه کنید که باعث می شود از الکترو پمپ استیل خطی LPS برای سیستم های آب گرم خانگی و آب سرد برای سیستم های تهویه و خنک کننده استفاده میشود.

درباره الکترو پمپ استیل خطی LPS

موارد مصرف الکترو پمپ استیل خطی LPS

سیستم های گرمایشی و سرمایشی خانگی
سیستم ها گرمایشی و سرمایشی صنعتی
انتقال مایعات در فشار پایین

موارد مشابه با الکترو پمپ استیل خطی LPS

از موارد مشابه با الکترو پمپ استیل خطی LPS می توان به مدل های الکتروپمپ سیرکولاتور چدنی LPC و الکترو پمپ های EGO را نام برد که این مدل ها بسته به نیاز مصرف کننده با توان های مختلف و ویژگی های مجزا از الکترو پمپ استیل خطی LPS ولی با کاربردی مشابه تولید می شود.

اجزاء الکترو پمپ استیل خطی LPS

پروانه
پوسته
کاسه سیل
سیل مکانیکی
شفت

همگی این اجزاء بکار رفته در الکترو پمپ استیل خطی LPS از دو جنس استیل و چدن می باشند.

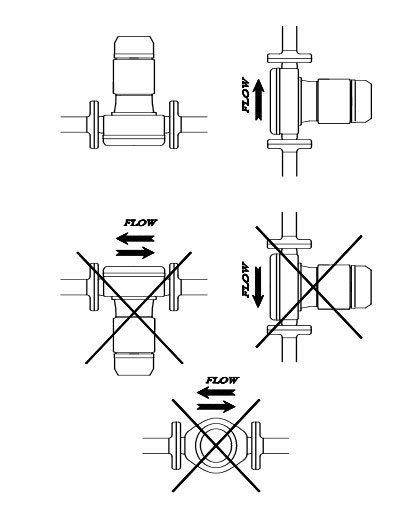

نصب الکترو پمپ استیل خطی LPS

مراحل نصب الکترو پمپ استیل خطی LPS در تصویر زیر به طور کامل نشان داده شده است.

نصب الکترو پمپ استیل خطی LPS


لیست قیمت پمپ ابارا سری LPS

کاتالوگ پمپ ابارا سری LPS

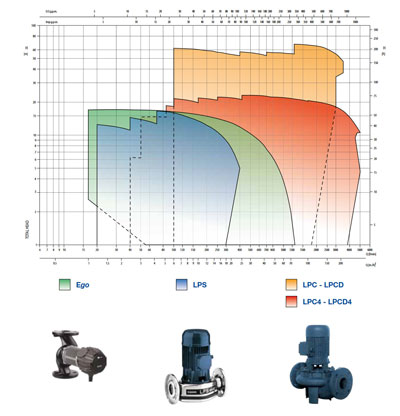

نمودار الکترو پمپ استیل خطی LPS

نمودار کاری الکترو پمپ استیل خطی LPS به صورت کامل نشان داده شده.

نمودار الکترو پمپ استیل خطی LPS

جدول فنی الکترو پمپ استیل خطی LPS

مشخصات فنی الکترو پمپ استیل خطی LPS در جداول زیر آمده است.



پمپ


مشخصات سیال

نوع مایع

آب تمیز

حداکثر دما

100

حداکثر فشار

4

ساختار

پروانه

سانتریفیوژ بسته

نوع آببندی

مکانیکال سیل

یاتاقان

بلبرینگ دورو بسته

اتصالات لوله

مکش

50

رانش

50

جنس

پوسته

استیل 304

پروانه

استیل  304

کاسه سیل

استیل 304

سیل مکانیکی

Ceramic/Carbon/NBR

شفت

استیل 303

موتور


دور موتور

2900

کلاس عایقبندی

F

درجه محافظت

IP55

خازن

توکار

فرکانس

50

محافظ حرارتی اتوماتیک اضافه بار

برای موتورهای تکفاز درنظر گرفته شده

برای موتورهای سه فاز توسط مصرف کننده تامین می گردد.

واسطه

آلومینیوم



جدول فنی


Pump type

KW

Capacitor

Absorbed Current (A)



Q=Capacity

Single-phase

230v 50hz

Three-phase

230/400v 50hz

µF

Vc

1~

3~



l/min

20

40

70

100

120

150

200

250

320

400

230V

400V

m/h

1.2

2.4

4.2

6

7.2

9

12

15

19.2

24

H=Total Head

الکترو پمپ استیل خطی LPS 25/08 M

الکترو پمپ استیل خطی LPS 25/08 M

0.08

12.5

450

1.51

1.7

1.01



6.5

5

2.4

-

-

-

-

-

-

-

الکترو پمپ استیل خطی LPS 25/15 M

الکترو پمپ استیل خطی LPS 25/15 M

0.15

12.5

450

1.67

1.8

1.03



9.3

7.8

4.9

-

-

-

-

-

-

-

الکترو پمپ استیل خطی LPS 25/25 M

الکترو پمپ استیل خطی LPS 25/25 M

0.25

12.5

450

2.04

1.9

1.11



12.5

11.1

8.4

-

-

-

-

-

-

-

الکترو پمپ استیل خطی LPS 32/25 M

الکترو پمپ استیل خطی LPS 32/25 M

0.25

12.5

450

2.0

1.8

1.03



-

10.7

9.1

7.2

5.9

3.9

-

-

-

-

الکترو پمپ استیل خطی LPS 32/40 M

الکترو پمپ استیل خطی LPS 32/40 M

0.4

12.5

450

2.74

2.2

1.25



-

14.5

12.7

10.6

9.2

7

-

-

-

-

الکترو پمپ استیل خطی LPS 40/25 M

الکترو پمپ استیل خطی LPS 40/25 M

0.25

12.5

450

1.98

1.9

1.09



-

-

7.8

7.1

6.6

5.6

3.7

-

-

-

الکترو پمپ استیل خطی LPS 40/40 M

الکترو پمپ استیل خطی LPS 40/40 M

0.4

12.5

450

2.75

2.2

1.25



-

-

11.3

10.4

9.9

8.7

6.9

4.4

-

-

الکترو پمپ استیل خطی LPS 40/75 M

الکترو پمپ استیل خطی LPS 40/75 M

0.75

25

450

4.86

4.0

2.29



-

-

16.6

16

15.2

14.1

12.3

10.1

-

-

الکترو پمپ استیل خطی LPS 50/40 M

الکترو پمپ استیل خطی LPS 50/40 M

0.4

12.5

450

2.74

2.2

1.25



-

-

-

-

9.1

8.8

7.4

5.9

3.5

-

الکترو پمپ استیل خطی LPS 50/75 M

الکترو پمپ استیل خطی LPS 50/75 M

0.75

25

450

4.9

3.9

2.26



-

-

-

-

13.8

13.3

12.3

10.7

8.2

5

الکترو پمپ استیل خطی LPS 50/150 M

الکترو پمپ استیل خطی LPS 50/150 M

1.5

35

450

8.07

5.7

3.31



-

-

-

-

19.8

19.3

18.7

17.8

16

13.7



مشخصات کلی
کیلووات (kw)
اسب بخار (hp)
جنس بدنه
تعداد فاز
ارتفاع آبدهی
میزان آبدهی
ورودی (inch)
خروجی (inch)
کشور سازنده
ایران
سایر مشخصات
